В процессе разработки и модернизации технических средств для бесконтактного измерения, регистрации и контроля уровня
жидкости и положения границы донных осадков в технологических емкостях постоянно совершенствуется программное
обеспечение системы КТС "Уровень".
В зависимости от решаемых задач КТС "Уровень" может функционировать как автономно,
так и в подчиненном режиме с организацией обмена данными в сети RS-485 по стандартному протоколу ModBus-RTU.
В первом случае роль мастера в сети выполняет
блок контроллера,
а во втором случае- компьютер верхнего уровня.
Для организации работы КТС "Уровень" в подчиненном режиме в условиях неблагоприятной помеховой
ситуации разработана управляющая программа, выполняющая следующие основные функции:
• установку режимов работы и параметров настройки КТС "Уровень";
• управление работой измерительных каналов, обработку поступающих сигналов с отображением результатов измерений.
Краткое описание работы с программой
Установка режимов работы и параметров настройки КТС "Уровень" производится через меню "Настройка".

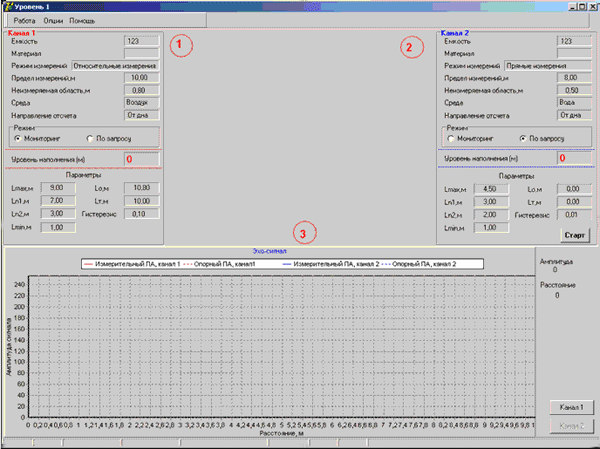

Окно настройки параметров системы содержит три панели- в первых двух выводится информация
о параметрах настройки, панель 3 предназначена для графического отображения эхо-сигналов.

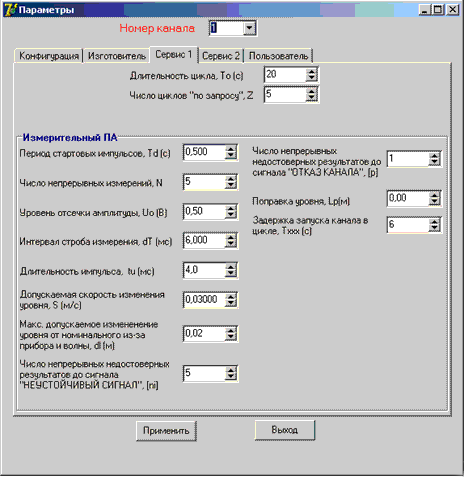

Для изменения режимов работы и параметров настройки существуют три уровня доступа: "Изготовитель",
"Сервисный центр", "Пользователь". На уровне доступа "Изготовитель" задается конфигурация системы,
параметры "Сервисный центр" могут редактироваться в процессе монтажа, наладки, а в случае необходимости
при эксплуатации системы на конкретном объекте.

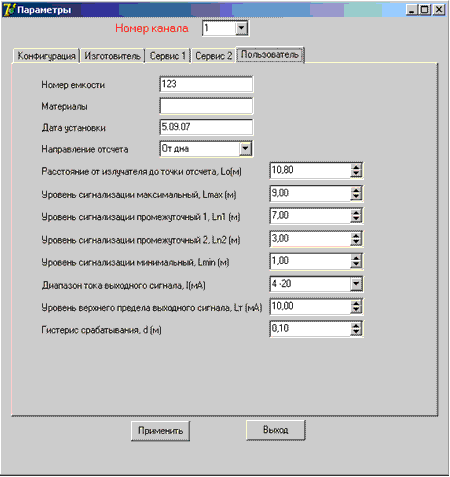

На уровне "Пользователь" сгруппированы параметры,
характеризующие конкретный объект и схему измерения.

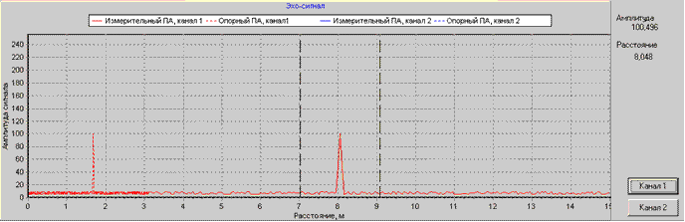

При нажатии на кнопку КАНАЛ 1 или КАНАЛ 2 (расположены справа на панели 3) запускается процесс измерения
в наладочном режиме и на панели 3 отображаются эхо-сигналы по которым производится оценка условий отражения и наличия или отсутствия помех.

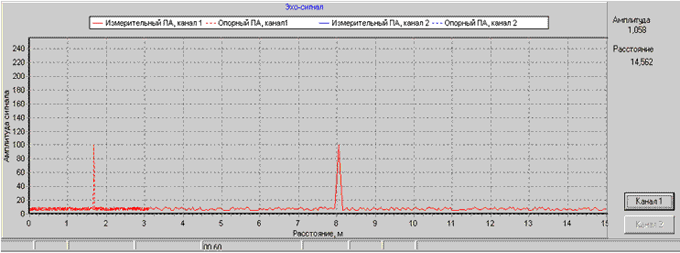

При наличии неблагоприятной помеховой ситуации оператор имеет возможность в режиме настройки
параметров задать полосу пропускания ("ворота") вокруг эхо-сигнала, определяемого как полезный,
за пределами которой система будет игнорировать любые сигналы, отождествляя их с помехами.
После подтверждения сохранения настроек канала перевод КТС "Уровень" в режим измерений производят через меню "Работа"
выбором функции "Измерение".

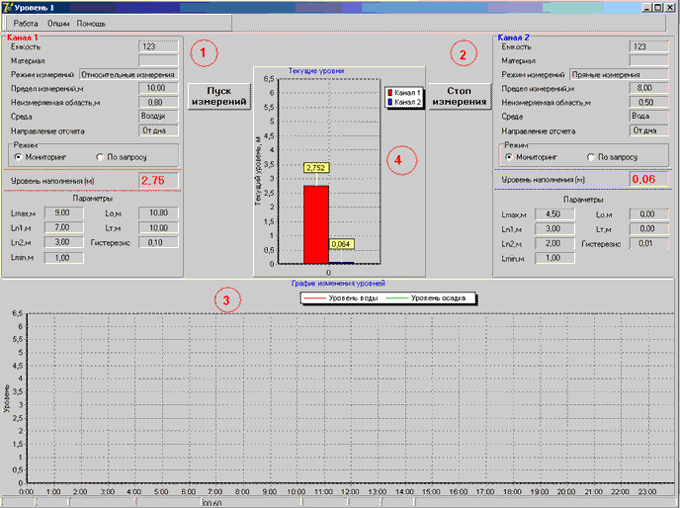

Окно результатов измерений содержит четыре панели: первые две аналогичны панелям в окне настройки,
на панели 3 отображается временной график измеряемых уровней, на панели 4 отображаются гистограммы с оцифрованными результатами текущих измерений.
В процессе работы системы в условиях неблагоприятной помеховой ситуации программа
обеспечивает синхронное перемещение полосы пропускания ("ворот") при изменении положения эхо-сигнала,
тем самым обеспечивая устойчивые достоверные результаты измерений.
